麻省理工學院計算機科學與人工智能實驗室（CSAIL）的一組研究人員開發了一種新穎的3D設計環境，使用戶能夠立即對對象的物理形式和電子功能進行數字化建模。

該程序被稱為“ MorphSensor”，該程序借鑒了傳統的CAD軟件以及電路構建軟件，可為機電一體化專業人士提供更完善的設計環境。從本質上講，定制零件可以設計為3D打印，同時考慮電子可行性和機械功能。

關于該項目的論文的主要作者朱俊義解釋說：“ MorphSensor符合我對“快速功能原型”的長期愿景，目的是創建交互式對象，在這些對象中，功能直接與表單集成并被制造一次即可使用，即使對于非專業用戶也是如此。這提供了一個希望，即在進行原型制作時，對象形式可以遵循其指定的功能，并且該功能可以適應其物理形式?！?/p>

MorphSensor用戶界面

MorphSensor如何工作？

在設計（和重新設計）諸如外殼和框架的實體時，添加嵌入式電子組件（例如傳感器和芯片）可能很困難。設計工作流程通常要求采用迭代方法，因此必須將設備的框架與內部組件分開概念化。這可能會導致在物理零件和電子零件之間來回繁瑣的循環，從而確保所有內容都適合，同時優化了3D空間的使用。

MorphSensor旨在解決此問題。用戶可以將預定義的傳感器模塊直接從廣泛的數據庫導入3D編輯器中，在此過程中，他們可以像在對象上粘貼貼紙一樣適應3D模型。所需電路與零件同時進行編輯，以確?？梢栽诔跏荚驮O(shè)計階段將其直接嵌入，從而無需進行其他設計迭代。

定制電路的數字框架完成后，就可以將其打印到一張紙上。然后，使用導電膠帶，可以將實際的電子組件直接構建在紙上的預建電路結構的頂部。組裝后，可以將電路切出并用雙面膠帶粘貼到其互補的3D打印部件上。

MorphSensor的應用

為了測試軟件的功效，CSAIL團隊制造了許多在MorphSensor環境中設計的機電一體化組件。首先，一個帶有集成藍 光傳感器和微控制器的實驗眼鏡架。眼鏡除了提供標準的視力矯正功能外，還能夠檢測用戶何時暴露于過多的藍 光下，并通過LED或噪音發出警報。

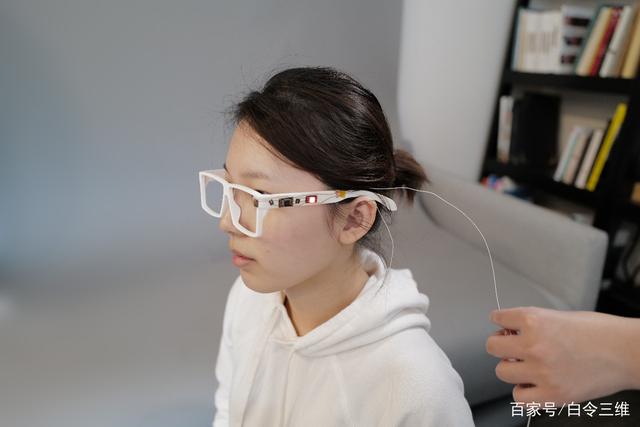

藍 光探測眼鏡

同樣，可穿戴式環帶集成了溫度傳感器，可以檢測環境條件，從而提供實時的天氣建議。一對Airpods的外殼也進行了重新設計，以容納用于生物監控和睡眠跟蹤目的的運動傳感器。

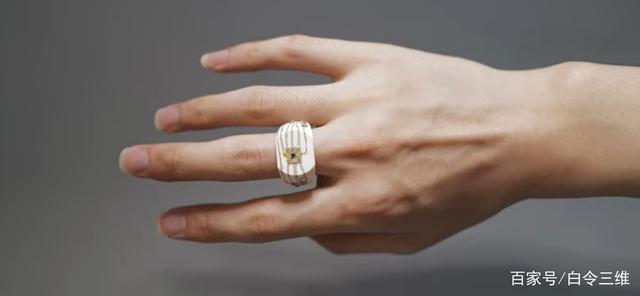

溫度感應環

根據當前的大流行，N95口罩還配備了濕度傳感器，以監視基材污染情況，在需要丟棄口罩時提醒用戶。最后，重新設計了烙鐵的手柄，以集成空氣質量傳感器和相應的LED照明。當車間的空氣質量惡化到一定程度時，LED閃爍，向用戶發出信號，可能是時候打開窗戶了。

嵌入N95掩模的電子電路采用MorphSensor設計

在過去的一年中，主要是學術研究的結果，許多“ 3D打印友好”設計環境的發展。蘇黎世聯邦理工學院（ETH Zurich）的二人組最近發布了一種能夠自動完成復雜多流噴嘴設計的增材制造設計（DfAM）框架。CAD軟件的替代方案允許非專業用戶設計復雜的幾何形狀，專門用于增材制造工具，例如FDM噴嘴。

在其他地方，來自格拉茨工業大學（TU Graz）和奧地利格拉茨醫科大學的研究人員設計了一種用于顱骨植入物設計的自動化系統。該程序使用深度學習算法根據醫學掃描恢復頭骨的缺失部分，從而生成精確的STL文件。
